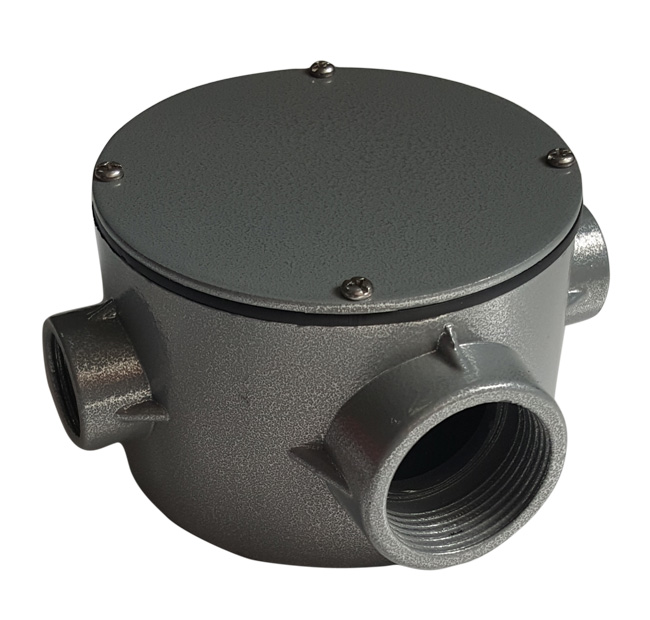

H70 11/4″×1+3/4″×3 TB 系列四通分線盒

■ 點擊下載產品詳細資料 ■ PDF閱讀器：官方下載
下載提示：
1、產品詳細資料為PDF文檔；
2、下載后若不能打開文檔，請先安裝PDF閱讀器；
3、下載時推薦使用下載工具或目標另存為。

一、適用范圍

可供鋼管連接之用

可實現管路轉變方向

可實現管路的分支

可提供管路的變徑連接

二、產品特點

1.壓鑄鋁合金外殼，表面噴塑，有較強的防腐蝕能力；

2.殼體內部容積較大，可容納較多的導線穿過；

3.殼體內部設計平滑，穿線時不會造成導線劃傷；

4.殼體與蓋連接處采用丁氰橡膠材質密封墊密封，

防護等級可達到IP65，具有可靠的防塵、防水性能；

5.緊固件均采用不銹鋼材質,防腐蝕性良好；

6.緊固螺釘與蓋為連體式，可防止開蓋后螺釘脫落。

7.內腔配置接線端子，導線連接便捷。

三、外形及安裝尺寸

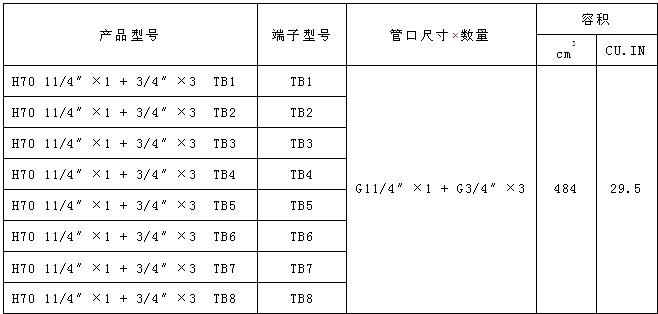

四、產品選型數據

(注：接線端子選型詳見TB系列籠式彈簧接線端子)
