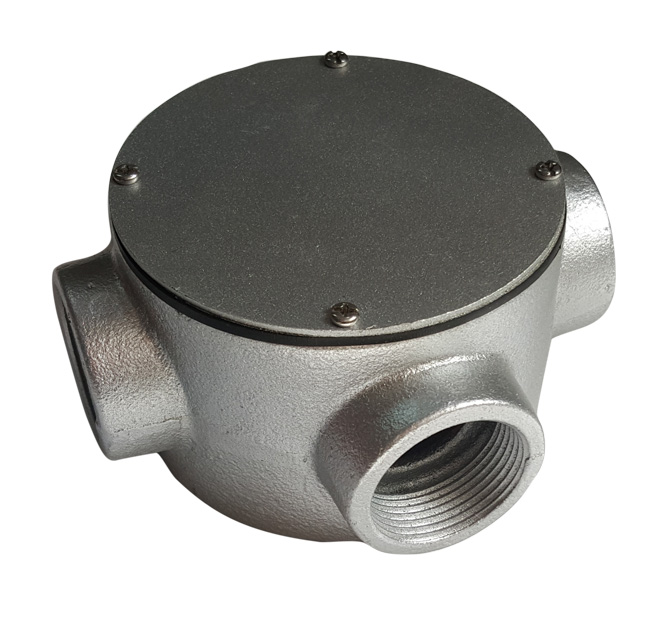

X125 TB 系列四通分線盒
 |
產品資料下載
■ 點擊下載產品詳細資料 ■ PDF閱讀器：官方下載
下載提示：
1、產品詳細資料為PDF文檔；
2、下載后若不能打開文檔，請先安裝PDF閱讀器；
3、下載時推薦使用下載工具或目標另存為。
產品分享
一、適用范圍
可供鋼管連接之用
可實現管路轉變方向
可實現管路的分支
二、產品特點
1.殼體為球墨鑄鐵材質(QT450)，具有很高的強度及韌性。蓋板為Q235B鋼板沖壓成形。殼體與蓋板電鍍處理后表面噴涂丙烯酸鋁粉漆，有較強的防腐蝕能力；
2.殼體內部容積較大，可容納較多的導線穿過；
3.殼體內部設計平滑，穿線時不會造成導線劃傷；
4.殼體與蓋連接處采用丁氰橡膠材質密封墊密封，防護等級可達到IP65，具有可靠的防塵、防水性能；
5.緊固件均采用不銹鋼材質,防腐蝕性良好；
6.緊固螺釘與蓋為連體式，可防止開蓋后螺釘脫落。
7.內腔配置接線端子，導線連接便捷。

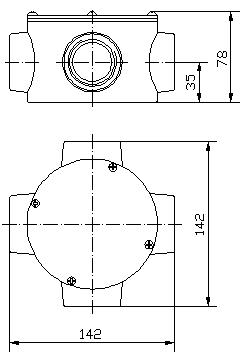

三、外形及安裝尺寸

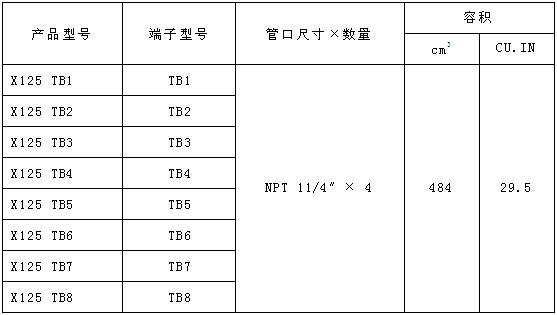

四、產品選型數據
(注：接線端子選型詳見TB系列籠式彈簧接線端子)
